О просмотре 3D в домашних условиях

Есть желание посмотреть любимый фильм в 3D? Вы даже нашли его в просторах интернета, но не знаете как заставить его работать. Каким образом можно в домашних условиях смотреть 3D? Об этом в этой статье…

Почти все объёмные изображения строятся на принципе стереопары.



Стереопара

Стереопара - пара плоских изображений одного и того же объекта (сюжета), имеющая различия между изображениями, призванные создать эффект объёма. Эффект возникает в силу того, что расположенные на разном удалении от наблюдателя части сюжета при просмотре с разных точек (соответствующих правому и левому глазу) имеют различное угловое смещение (параллакс). При рассматривании стереопары таким образом, чтобы каждый глаз воспринимал только изображение, предназначенное для него, создаётся иллюзия наблюдения объёмной картины. Стереопару применяют для демонстрации пространственных изображений объектов в стереоскопическом кино, стереофотографии, стереоскопическом телевидении, системах виртуальной реальности и в научных целях.

Как правило, классическая стереопара представляет собой изображения, расположенные горизонтально рядом друг с другом на расстоянии, соответствующем межзрачковому расстоянию человека. Для рассматривания такой стереопары приходится направления взгляда глаз располагать параллельно, как если бы мы наблюдали очень удалённый объект, что требует специальных усилий при рассматривании стереопар. Для упрощения восприятия пару картинок могут располагать с наложением одной на другую, при этом разделение пар происходит за счёт разной окрашенности, различной поляризации либо временного разделения (к примеру, пары мерцают на экране попеременно; используются специальные очки, обеспечивающие видимость для каждого из глаз только в тот момент, когда отображается необходимая картинка). В описанных случаях для наблюдения стереопар применяются очки различных конструкций.

Фактически, говоря о множестве "форматов 3D”, мы говорим о множестве различных форматов в которые можно упаковать именно стереопару.

Перечень наиболее часто встречающихся в быту стереопар: Анаглиф, Чересстрочный и Цельные стереопары, последние различают по-компоновке (вертикальная, горизонтальная, раздельная).



Анаглиф

Это метод получения стереоэффекта для стереопары обычных изображений при помощи цветового кодирования изображений, предназначенных для левого и правого глаза. Для получения эффекта необходимо использовать специальные (анаглифические) очки, в которых вместо диоптрийных стекол вставлены специальные светофильтры, как правило, для левого глаза — красный, для правого — голубой или синий. Стереоизображение представляет собой комбинацию изображений стереопары, в которой в красном канале изображена картина для левого глаза (правый её не видит из-за светофильтра), a в синем (или синем и зеленом — для голубого светофильтра) — для правого. То есть каждый глаз воспринимает изображение, окрашенное в цвет, соответствующий цвету светофильтра в очках.

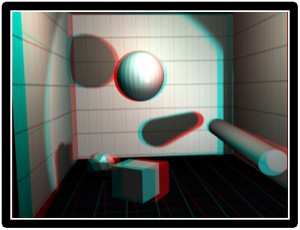

Пример анаглифического изображения (красный — левый, голубой — правый фильтр)

Основным недостатком метода анаглифов является неполная цветопередача. Формируемое объемное изображение благодаря эффекту бинокулярного смешения цветов воспринимается однотонным или (при определенном соотношении яркостей) ахроматическим. Адаптация наблюдателя к специфическим условиям восприятия происходит достаточно быстро. Однако после не столь долгого (около 15 мин.) пребывания в анаглифических очках у наблюдателя на продолжительное (порядка получаса) время снижается цветовая чувствительность и возникает ощущение дискомфорта от восприятия обычного (не красно-голубого) мира.

Пример:


Основные подвиды Анаглифа:

red-cyan / Красно - синий+зеленый : (по RGB, R/G+B)

green-magenta / Зелено - красный+синий: (по RGB, G/R+B)

yellow-blue / Желто - синий: (по RGB, R+G/B)

Чтобы просмотреть анаглиф-видео нужно:

1. Любой цветной монитор или телевизор.

2. Специальные анаглифные очки, причем точно соответствующие формату в котором записан фильм.

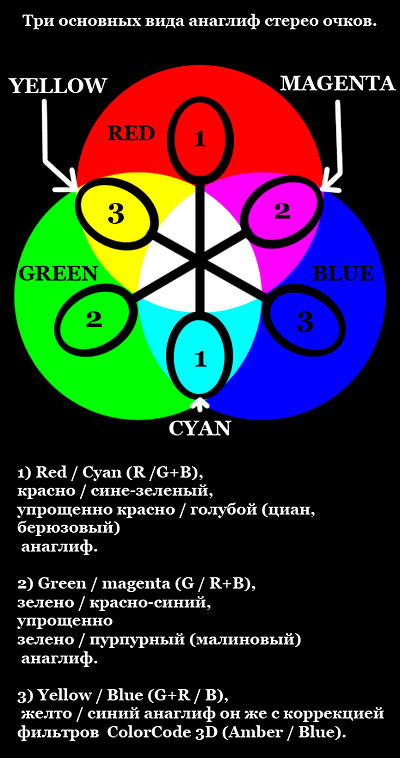

Очки бывают следующих типов:


Раздобыть очки можно на просмотре стерео кино в кинотеатре, купить ДВД/БлюРей лиц. диск 3Д фильма в комплекте очки, в основном 2-4 шт (”Мухнем на луну 3Д”, "Дети шпионов 3Д”, "Путешествие к центру земли 3Д” (green / mageta), "Ночь живых мертвецов 3Д”, "Шрам 3Д”, "Битва за Терру” "Мой кровавый Валентин”(green / mageta), "Ледниковый период 3 (фильм в 2Д, очки для 3Д фото бонусов)”), в книжном магазине купить книжку с объемными картинками (~100р) с которой в комплекте идут очки (или несколько), заказать в ин-эт магазине (поиск рулит) от 30-600р (картонные, пластиковые с стеклом).

Или сделать самому, вариантов масса, всё от фантазии зависит. Примеры: Фотофильтры, пленочки для театральных прожекторов или для упаковки цветов, очки-аквариумы с цветными жидкостями типа вина/ликеров/зеленки/чернил, распечатать на струйнике нужные цвета из ФШ на прозрачной пленке и сразу сложить пленку вдвое краска к краске чтоб склеилась и была прозрачной (специальная пленка для принтеров имеет матовую поверхность с одной стороны чтоб краска держалась), ну и всякие цветные стеклышки, пленки, пластмаски.



Чересстрочный

Это метод получения стереоэффекта путем чересстрочного смешивания обоих ракурсов в одном кадре.

В четные строки развертки записывается изображение одного ракурса (например левого) в не четные другого (например правого). При таком методе пропадает половина вертикального разрешения у каждого ракурса, т.е. разрешение фильма становится 720х240 при полном 720х480 в 2Д версии. Выглядит как цветное изображение с двоением в виде "гребенки”, работает при строчном выводе на монитор (строчная развертка), при включенном фильтре "деинтерлейс” (прогрессив) ракурсы смешиваются и в очках нет разделения и 3Д эффекта.

Редкий формат, в основном использовался при издании DVD-3D дисков.

Основное преимущество перед анаглифом - полная цветопередача.

Пример:



Раздельная стереопара

Здесь оба видеоряда формирующих стереопару разделены на независимые потоки.

В свою очередь разделяется на два подвида: Separatefiles и Dualstream

                 Separatefiles - Видеопотоки записаны в раздельные файлы.

                 Dualstream - Видеопотоки объединены общим контейнером .

Преимущество: удобство обработки.

Недостаток: Возможны серьезные проблемы с синхронизацией раздельных потоков, т.к. синхронизация контролируется только на уровне софта.



Горизонтальная стереопара

Горизонтальная (попеременная) стереопара - кадры располагаются горизонтально друг относительно друга.
В свою очередь разделяется на два подвида: Перекрестную и параллельную стереопары.

Параллельная: Левое изображение предназначено для левого глаза, а правое изображение - для правого. Для рассматривания такой стереопары приходится направления взгляда глаз располагать параллельно, как если бы мы наблюдали очень удалённый объект, что требует специальных усилий при рассматривании стереопар.

Перекрестная: Левое изображение предназначено для правого глаза, а правое изображение — для левого. Для рассматривания такой стереопары приходится скрещивать глаза, как если бы мы наблюдали очень близкий объект, что проще, чем при рассматривании параллельных стереопар.

Примеры:

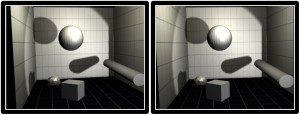

Параллельная стереопара

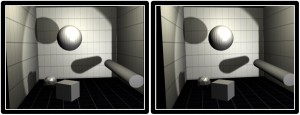

Перекрестная стереопара

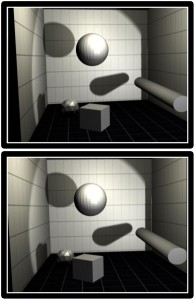

Вертикальная стереопара

Представляет собой два изображения, расположенные друг над другом. Просмотр возможен только в специальном плеере, преобразующем изображение для просмотра c любым типом стерео-очков.

Пример:




Анаморфная стереопара

Является подвидом Вертикальная и Горизонтальная стереопары. Кадры по-прежнему располагаются горизонтально или вертикально, но их четкость уменьшена вдвое (кадр сжат), соответственно - по горизонтали или вертикали.

По качеству является аналогом Чересстрочной стереопары. И применяется в тех же самых ситуациях - дабы вписаться в телевизионный формат вещания.



Для просмотра фалов в формате стереопар есть следующие варианты:

1) Горизонтальные/вертикальные с размерами кадра превышающими 1920*1080 по любому параметру

Без потери четкости:

1. PC или HTPC достаточно мощный для воспроизведения подобного контента, с установленным на нем стереоплеером, способным передавать видеоряд в режиме framepacking.

2. Специализированные 3D Монитор, 3D проектор или 3D телевизор, напрямую подключенные к PC через DVI или 3DTV Play по HDMI 1.4

С потерей четкости для устройств подключаемых по HDMI 1.3:

Кроме вышеописанного варианта "Без потери четкости”, также доступен альтернативный и более гибкий вариант.

Список необходимого оборудования:

          1a. PC или HTPC достаточно мощный для воспроизведения подобного контента, с установленных на нем любым видеоплеером.

           1б. Любой железный медиаплеер способный проигрывать подобный контент.

Требуется наличие только одного обязательного варианта либо 1а, либо 1б.

3. Специализированные 3D проектор или 3D телевизор напрямую подключенные к PC или медиаплееру по HDMI 1.3

В плеере открывается требуемый фильм и настраивается растягивание "по размерам экрана”. После чего в телевизоре выбирается 3д режим соответствующий формату фильма.

2) Горизонтальные/вертикальные с размерами кадра не превышающими 1920*1080 по любому параметру или анаморфные

Для воспроизведения подобного контента подойдут также наборы перечисленные в вариантах для "Горизонтальные/вертикальные с размерами кадра превышающими 1920*1080 по любому параметру”

Помимо всего этого, для владельцев 3Dтелевизоров появляется возможность обойтись средствами встроенного медиаплеера и проигрывать выбранный файл напрямую с "флэшки” или "по сети”.
Данный вариант наименее универсальный и успешность его применения напрямую зависит от возможностей встроенного в ваш 3D Телевизор медиаплеера.



Blu-Ray 3D / SIFF

Это относительно новый индустриальный формат для распространения 3д фильмов.

В качестве носителя используются обыкновенные BD25 или BD50 болванки. Сам же формат является подвидом раздельной стереопары в Dualstream.

Основное отличие заключается в том, что для сжатия видеоинформации используется специальный кодек MVC, изначально предназначенный для сжатия стереопар. А точность синхронизации ракурсов обеспечивается не плеером, а самим форматом сжатия.

Для просмотра Blu-Ray 3D нужны:

   с blu-ray 3D плеера на 3Dтелевизоре

1. Blu-ray 3d player

2. 3d телевизор.

В качестве "blu-ray 3d плеера” может использоваться PlayStation 3 (PS3) с соответствующей прошивкой.
Плеер подключается физически к телевизору по HDMI 1.4 соответствующим кабелем. Blu-Ray 3D диск вставляеется в плеер и играется… Возможность просмотра "без записи на диск” - отсутствует.

   на компьютере / с компьютера по HDMI 1.4

1. PC или HTPC достаточно мощный для воспроизведения подобного контента

2. 3D Монитор, 3D проектор или 3D телевизор сертифицированные для просмотра blu-ray 3d

В качестве стереоплеера подойдут только плееры из серии ArcSoft TotalMedia Theatre и CyberLink PowerDVD.

Присутствует возможность просмотра "без записи на диск”: если фильм присутствует в наличии в виде образа, то его можно смонтировать при помощи соответствующего софта (DAEMON tools, Alcohol 120% и пр.), если диск уже "распакован”, то его также можно просмотреть "из папки” при помощи ArcSoft TotalMedia Theatre.

Также есть возможность просмотра в анаглифе, без обязательного наличия 3Dмониторов/телевизоров/проекторов.



Ответы на Часто Задаваемые Вопросы:


В: - Достались очки из кинотеатра (4-ре вида разных по принципу многоразовых стереоочков: Dolby 3D (цветовая сепарация), Real D (циркулярная поляризация), IMAX (линейная поляризация), X-pand (затворные), какие фильмы дома можно в них посмотреть?

О: - Дома в таких очках нельзя ничего посмотреть, так как нет к ним спец. аппаратуры (3Д проекторы, фильтры, спец экран, передатчика-трансмиттера, 3Д монитора) соответствующей очкам системы. Такие очки работают только в комплекте с модернизированной аппаратурой под этот способ просмотра, как в кинотеатрах например или с 3Д-реади бытовой техникой соответствующей системы под конкретные очки, но вряд ли дома у вас такая завалялась.


В: - Какие фильмы можно посмотреть в данных очках?

О: - Формат очков и фильма не связан (кроме готового анаглифа), универсальный формат фильмов с полноценным, полноцветным 3Д - стереопара (две отдельных цветных картинки в одном файле или два файла левого и правого изображения а так же чересстрочное и 3D BlueRay) а стереоплеер или аппаратный процессор переводит стереопару в любые другие форматы просмотра под любые очки. Стереопару можно смотреть в любых очках.


В: - Открыл в стереоплеере готовый анаглиф фильм, не получается изменить формат, или что там надо выставить? А можно ли на 3Д мониторе смотреть этот (анаглиф) фильм?

О: - Анаглиф фильмы можно смотреть только в цветных очках светофильтры которых соответствуют цвету двоения на скриншотах этого фильма. Для анаглиф фильмов стереоплеер не нужен и бесполезен, ничего там накрутить и изменить не получится, смотреть как обычный 2Д фильм любым обычным плеером. На 3Д мониторах анаглиф фильмы можно смотреть только в анаглиф очках, монитор при это будет работать как обычный 2Д монитор.


В: - Как и чем сделать из обычного 2Д фильма 3Д?

О: - Плагинов, программ которые на лету при просмотре переводят 2Д-3Д есть масса, это и плагин к КМРlayer-у, и режим псевдостерео в ПоверДВД 10. Но всё это полная ерунда не стоящая усилий и ломки глаз при просмотре. Ни одна автоматическая программа не даст правдивый объем. Более продвинутые плагины делают второй ракурс на основе движения камеры в кадре, глубины резкости, но как только статичный кадр - объема нет, или часто объем наизнанку. В ПоверДВД 10 вообще ерунда, изображение натягивается на вертикальный цилиндр не зависимо от сюжета (края кадра загибаются внутрь, всё равно что экран согнуть в трубку). Есть ещё разводилово со сдвигом красного канала, когда картинка вроде как анаглиф выглядит, но двоение везде одинаковое и на ближнем и на дальнем плане, в итоге плоская картинка в глубине экрана, не попадайтесь - это фейк самоделка. Так что всё это псевдостерео 2Д-3Д это выдуманное из ничего ощущение объема, смесь похожего, вывернутого, плоского, с несовпадениями в движении, ни чего общего с настоящим объемом снятым двумя камерами с разных точек.


В: - Скачал BD3D в ISO, что дальше? Как его разархивировать?

О: - ISO это не архив, а образ диска. После скачивания его следует записать на болванку соответствующей емкости и вставить в специализированный "BD3D Player” или его аналог PlayStation3 с последней прошивкой.
Также возможно смонтировать ISO в виртуальный привод при помощи соответствующего софта (DAEMON tools, Alcohol 120% и пр.), после чего воспроизвести через "ArcSoft TotalMedia Theatre” или "CyberLink” PowerDVD 10


В: - Скачал BD3D в ISO, смонтировал - а там пусто, что делать?

О: - Скорее всего у вас Windows XP. XP не поддерживает версию UDF старше 2.01, а в BD3D UDF2.5. Решение : http://www.google.ru/search?q=udf+2.5+скачать


В: - Как и чем смотреть Blu-Ray 3D на компьютере?

О: - Смотреть можно программами ArcSoft TotalMedia Theatre или CyberLink PowerDVD 10


В: - Как и чем смотреть Blu-Ray 3D на 3D телевизоре?

О: - Купить Blu-Ray 3D Player или PlayStation3 и подключить к 3D телевизору HDMI кабелем соответствующим спецификации 1.4. Или подключить к PC по HDMI 1.4


В: - Как и чем смотреть рипы в форматах стереопар на 3D телевизоре?

О: - Если не удаётся запустить через встроенный в телевизор медиаплеер, можно попытаться проиграть этот файл на внешнем медиаплеере, указав в параметрах "растянуть картинку на экран”, после этого в настройках телевизора РУКАМИ указать режим 3D- вертикальная или горизонтальная пара в зависимости от расположения ракурсов на экране. Дальше телевизор всё сделает сам, останется только надеть очки и нажать на них кнопку включения.

Вместо внешнего медиаплеера также можно использовать компьютер, открыв видео-файл в любом обычном плеере и повторив описанные выше манипуляции.
